读懂了三通球阀的启闭过程,你就真正了解它了
作者:蓝帕阀门发表时间:2022-09-19浏览量:1614

从事工业部门的人都清楚,球阀是被广泛采用的一种新型阀门,这其中的三通球阀更是被广泛适用于石油、化工、城市给排水等要求严格切断的工况,主要用来做切断、分配和改变介质的流动方向。

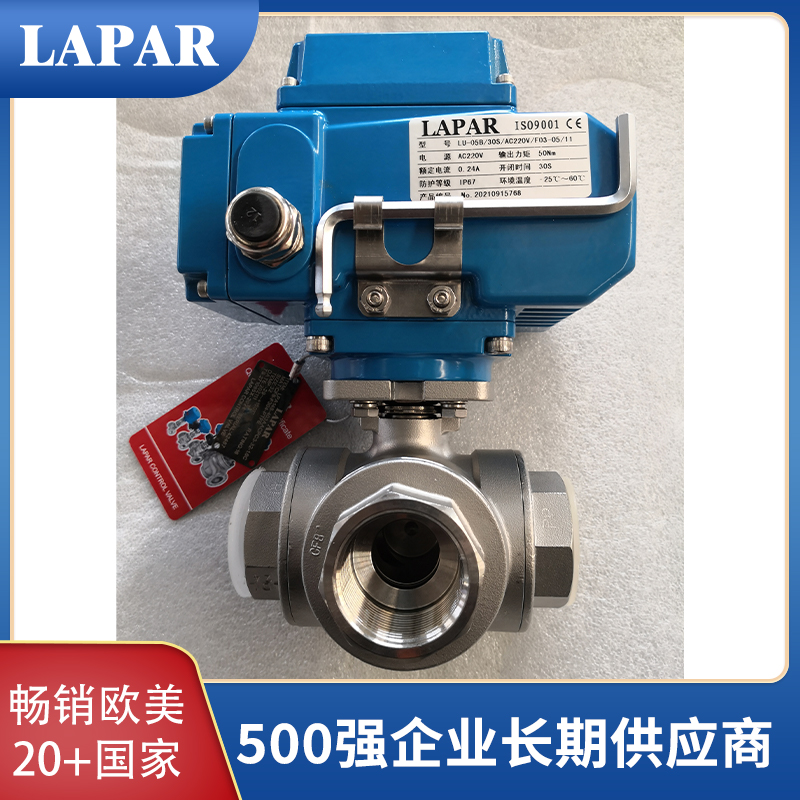

三通球阀

一般采用两阀座结构,亦可根据用户要求采用四阀座结构。四阀座密封球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

三通球阀开启过程中:

1、在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。

2、当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。

3、阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。

4、直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。

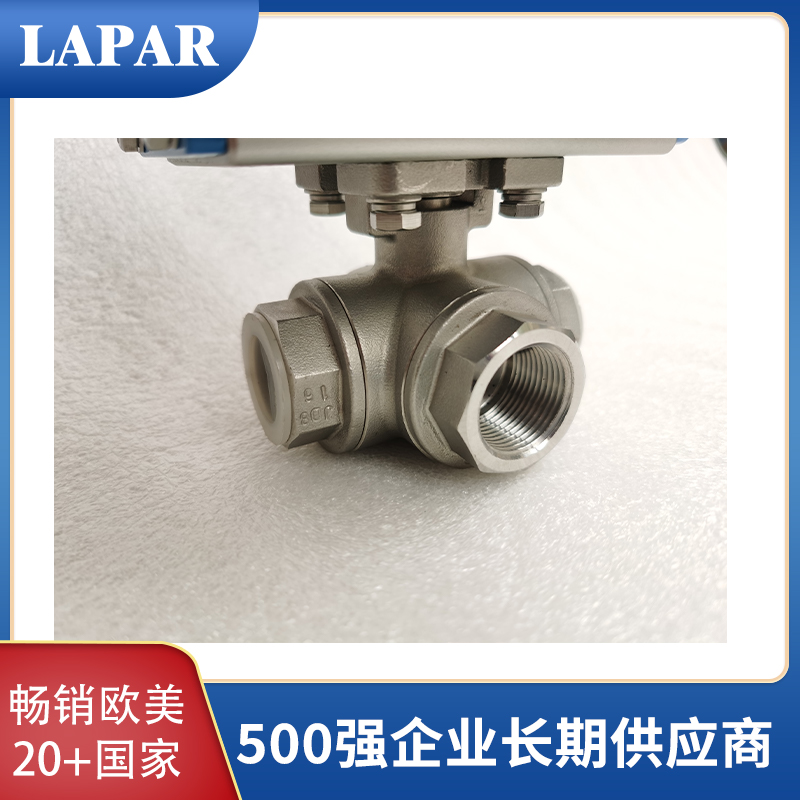

三通球阀

关闭过程中:

1、关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。

2、继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。

3、快要关闭时,球体已在与阀座无接触的情况下旋转了90°。

4、手轮转动的后几圈,三通球阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
