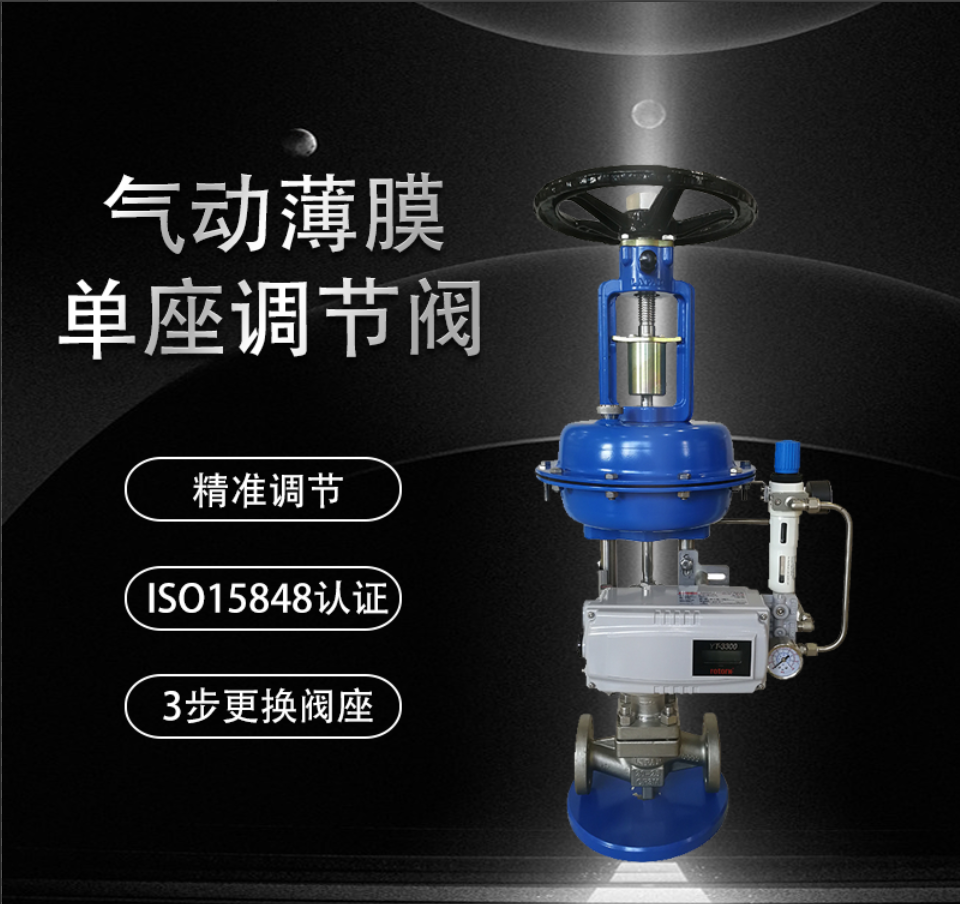

气动薄膜单座调节阀

气动薄膜单座调节阀

气动薄膜单座调节阀采用顶导向结构,阀门结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-1相关标准。调节阀的泄漏量符合ANSI B16.104新标准,调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。

在线咨询 189-3681-1793

产品中心 PRODUCT CENTER
热门产品 — HOT PRODUCT—
热门资讯 — HOT NEWS —

全国服务热线:

0523-87885388

189-3681-1793

详情展示

气动薄膜单座调节阀



精准调节

ISO15848认证


材料甄选


严格检验

精 准 调 节

气动薄膜单座调节阀


气动薄膜单座调节阀


气动薄膜单座调节阀

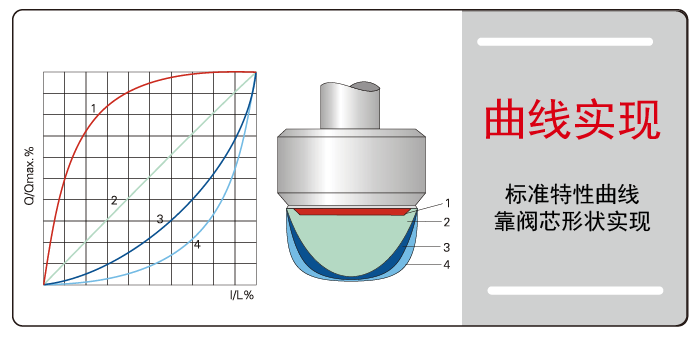

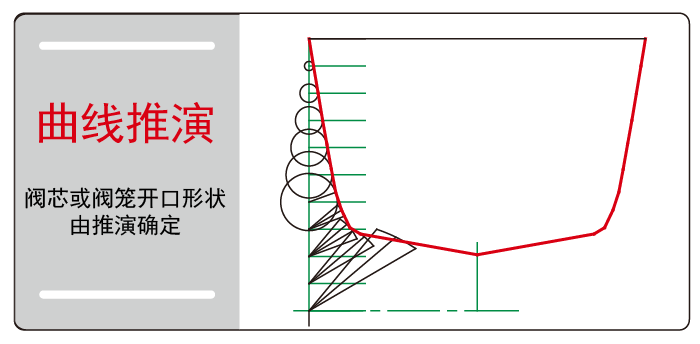

线性,%,抛物线,快开等标准流量特性可以用一个数学表达式描述,靠阀芯形状或者阀笼开口形状来实现。



阀芯形状或者阀笼开口形状应该做成什么样子呢?这需要计算推演,从而描绘出曲线形状。



气动薄膜单座调节阀


气动薄膜单座调节阀

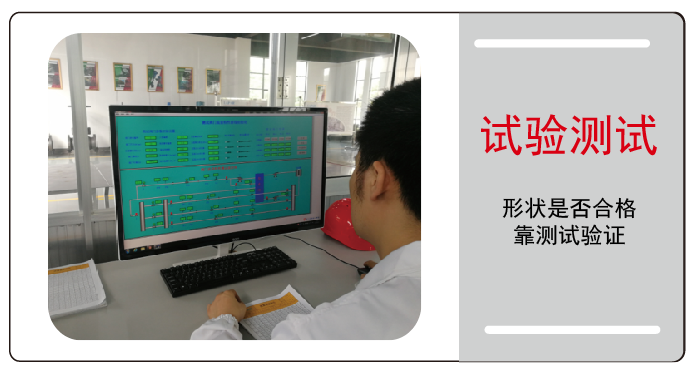

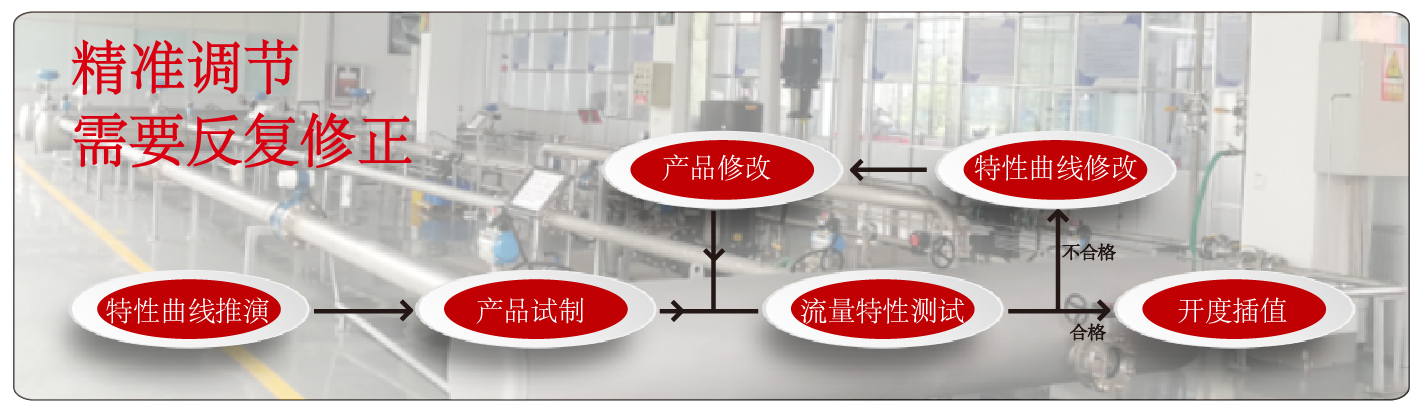

根据描绘的曲线试制产品后,并不能保证流量特性曲线满足标准曲线的偏差要求,这需要试验测定,不满足则需要重新修正曲线并再次试验,直到合格为止。

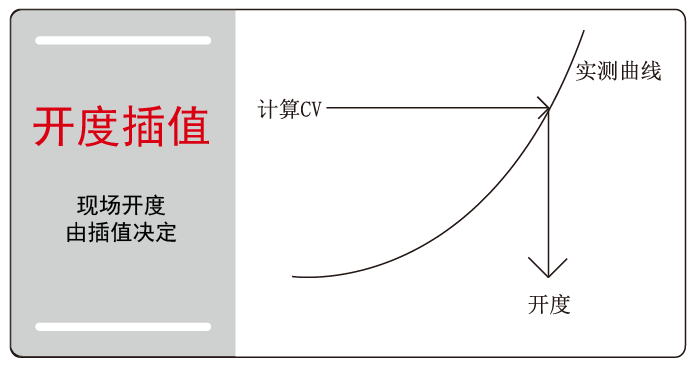

现场阀门的开度是怎么提前确定出来呢?肯定不是计算出来的,因为阀门的实际流量特性曲线不能用一个数学表达式来描述,所以只能根据测绘出来的满足偏差要求的实际线性进行插值确定。工况确定了计算CV,再利用实际曲线即可查询开度。



气动薄膜单座调节阀


气动薄膜单座调节阀

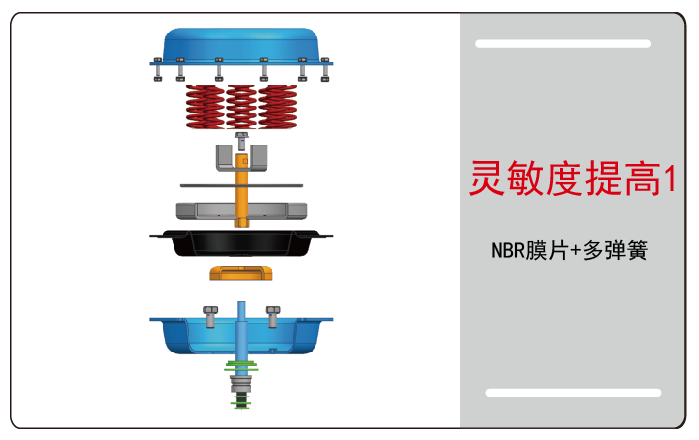

蓝帕采用NBR膜片+多弹簧薄膜执行器,气源转化为推力更稳定、更快速,带来更好的调节体验。

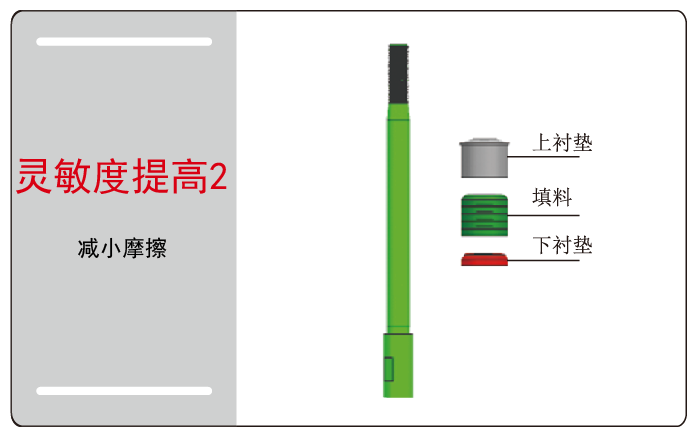

蓝帕上密封采用的粗糙度为Ra0.2-0.4,同时采用摩擦系数极低的填料,阀门更灵敏,每个细小的信号变化,阀门都能对应走位。


产 品 解 析

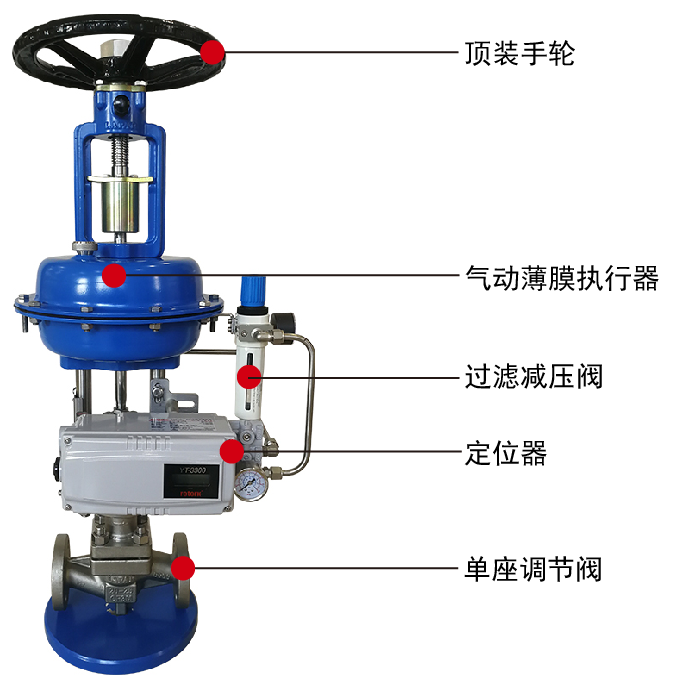

顶装手轮 | 气动薄膜执行器 | 过滤减压阀 | 定位器 | 单座调节阀


气动薄膜单座调节阀解析图

* 顶装手轮:用于现场紧急驱动阀门。

* 气动薄膜执行器利用压缩空气产生推力,实现阀门调节。

* 定位器:接收来自控制系统的4-20MA信号,实现阀门调节,品牌可选。


* 过滤减压阀:对压缩空气进行处理,以满足仪表用气标准。


* 单座调节阀:满足流体动力学的流道设计、精准的阀芯曲线形状,精铸工艺。



六 大 优 点

小巧灵敏 | NBR膜片 | 快速更换阀座 | 灵活调节高度 | 阀体厚实 | 精铸工艺



气动薄膜单座调节阀


气动薄膜单座调节阀膜片

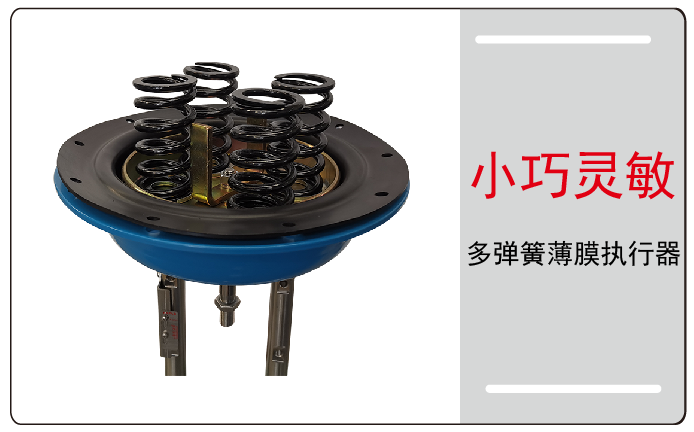

采用多弹簧执行机构,可有效降低阀门高度,让阀门更小巧,同时弹簧可以套弹簧、弹簧的刚度也有多重选择,从而实现多种推力组合,满足不同的介质压差。既能保证可靠密封,又能有效节约成本。

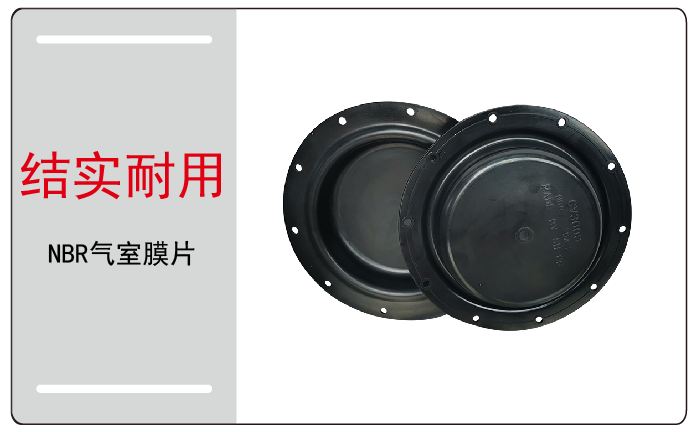

采用改良的丁晴橡胶,蓝帕实验证明反复动作的寿命较普通丁晴橡胶提高30%,同时耐温也有所提高,正常使用情况下,在调节阀的生命周期内,一般都不需要反复更换。


气动薄膜单座调节阀


气动薄膜单座调节阀

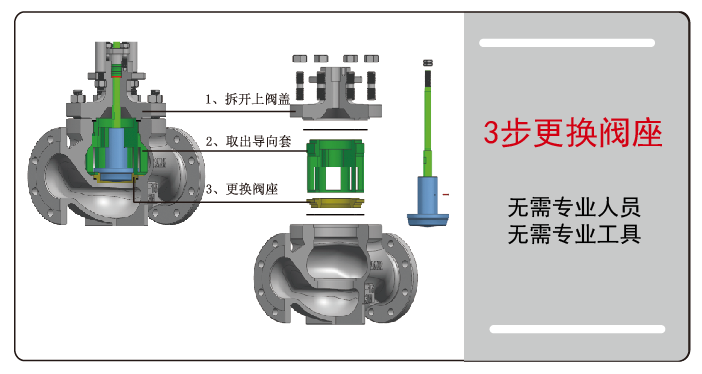

采用导向套压紧阀座,更换时,只需打开阀盖,取出导向套,便可取下阀座,无需专业人员,无需专业工具。

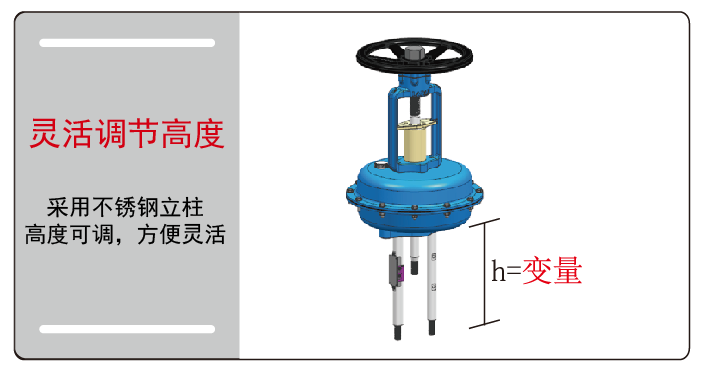

蓝帕调节阀多采用不锈钢立柱代替支架,高度可调,简单灵活,特别适合高温低温工况。


气动薄膜单座调节阀


气动薄膜单座调节阀

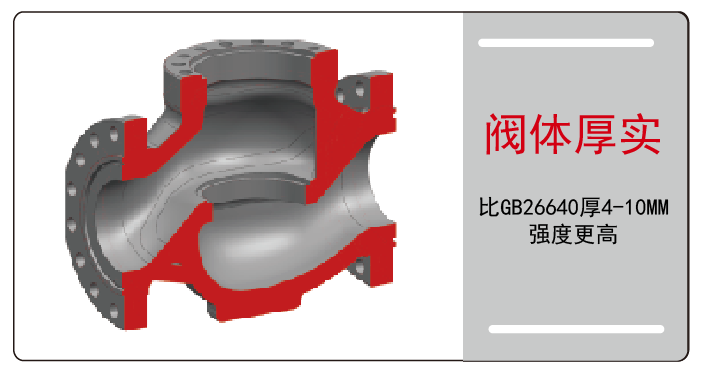

阀体壁厚,蓝帕采用有限元计算,同时根据公司规范适当加厚,一般均比GB26640要求的厚度厚4-40毫米,等于阀体重量增加30%左右。

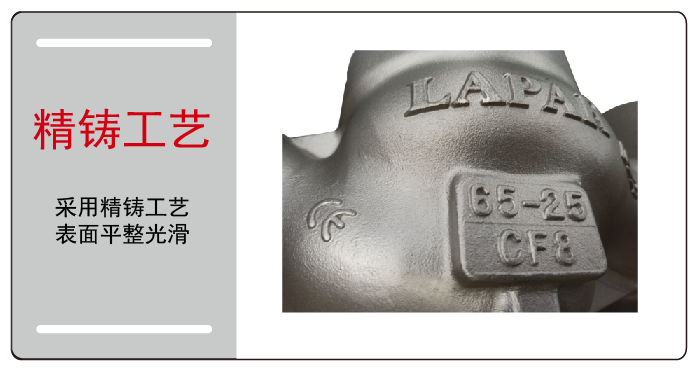

采用精铸工艺,字体轮廓清晰,表面光滑,自带金属光泽。






接 线 可 用

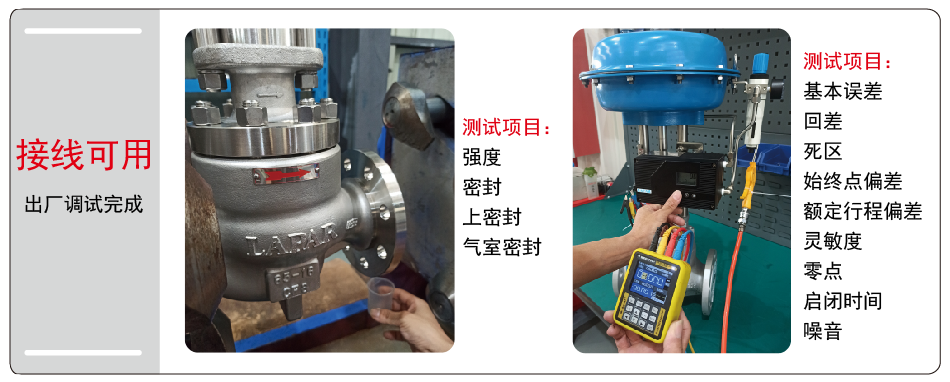

蓝帕每台调节阀,出厂均完成测试,总共13个测试项目,所有测试结果随货同步发给客户,客户现场安装接线即可使用,简单方便。


气动薄膜单座调节阀测试

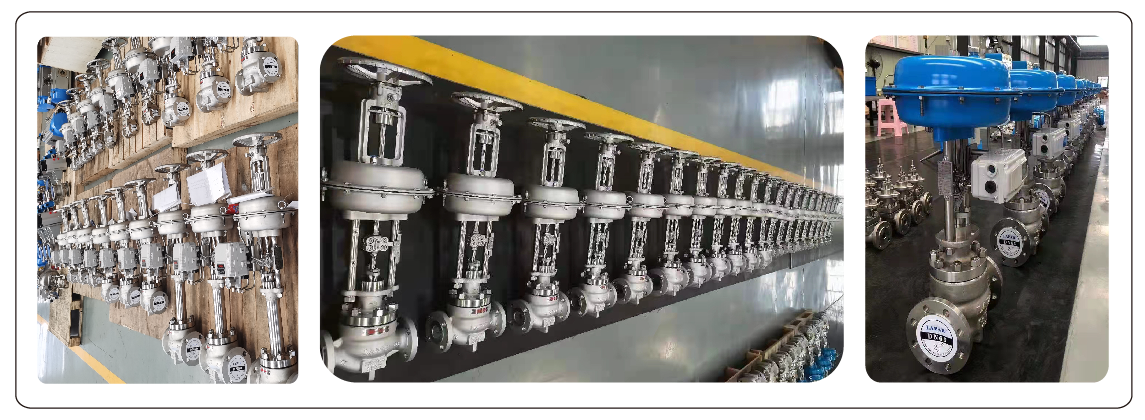

发 货 照 片


气动薄膜单座调节阀发货照片


材 料 甄 选

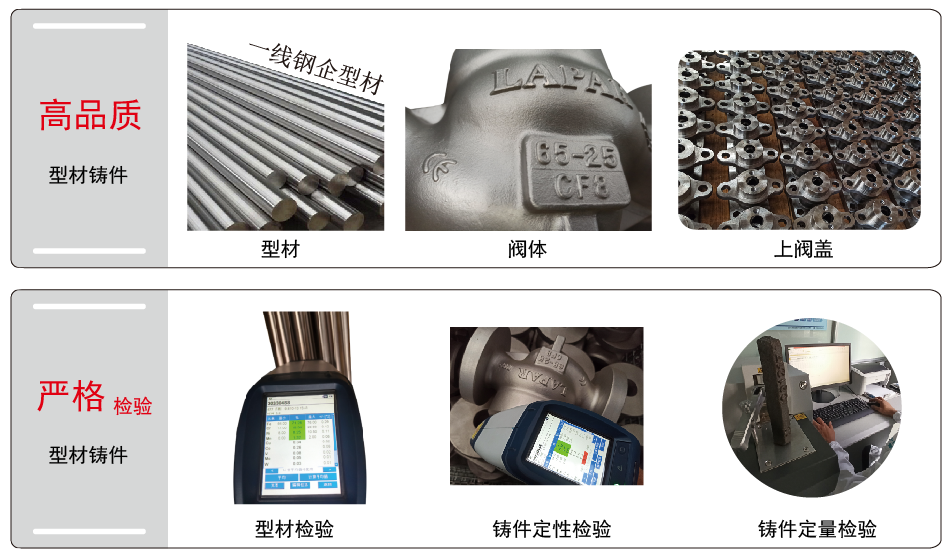

好料才能出好产品,LAPAR产品所用的材料都来自国内外一线企业,同时公司注重检验,所有型材来料都需抽检合格方可入库,所有铸件均需同时定性和定量检测。所有材料检验报告随产品出具给客户。


气动薄膜单座调节阀


技 术 参 数


驱动方式 压缩空气2.8-4Bar
适用介质 腐蚀性介质




DN
20-300mm
PN
1.0-1.6MPa




连接标准 GB9113.1,ASME B16.5
可选附件 定位器、过滤减压阀




适用温度 -27~100℃


20+放心使用

蓝帕——海内外20+国家和地区的共同选择

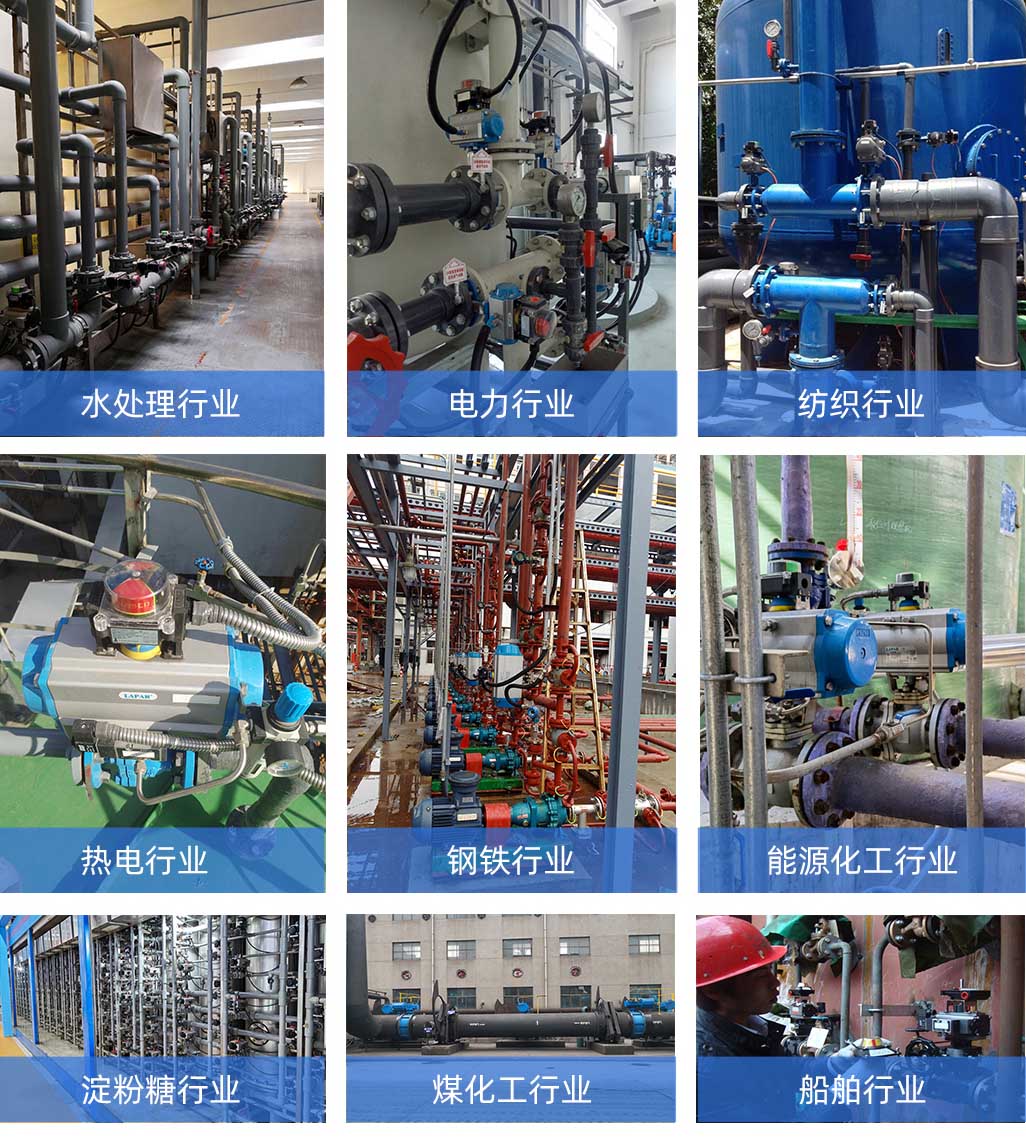

气动薄膜单座调节阀应用图
