气动衬氟调节阀

气动衬氟调节阀

气动衬氟调节阀,采用阀体与内件全部衬氟结构,有效阻隔了腐蚀介质对阀门中金属材质的腐蚀。金属阀体内腔采用齿式加工处理,使内衬材料完全与金属接合,延长内衬材料的使用寿命与性能。阀杆密封采用PTFE/PFA波纹管密封与V型PTFE填料两种组合密封,完全消除了介质从阀杆出向外漏的可能。不平衡式全衬控制阀特别针对低压常温工况下极具腐蚀性的介质使用。

在线咨询 189-3681-1793

产品中心 PRODUCT CENTER
热门产品 — HOT PRODUCT—
热门资讯 — HOT NEWS —

全国服务热线:

0523-87885388

189-3681-1793

详情展示

气动衬氟调节阀



双重上密封

防腐防漏


材料甄选


严格检验

精 准 调 节

气动衬氟调节阀


气动衬氟调节阀


气动衬氟调节阀


线性,%,抛物线,快开等标准流量特性可以用一个数学表达式描述,靠阀芯形状或者阀笼开口形状来实现。



阀芯形状或者阀笼开口形状应该做成什么样子呢?这需要计算推演,从而描绘出曲线形状。



气动衬氟调节阀


气动衬氟调节阀


根据描绘的曲线试制产品后,并不能保证流量特性曲线满足标准曲线的偏差要求,这需要试验测定,不满足则需要重新修正曲线并再次试验,直到合格为止。



现场阀门的开度是怎么提前确定出来呢?肯定不是计算出来的,因为阀门的实际流量特性曲线不能用一个数学表达式来描述,所以只能根据测绘出来的满足偏差要求的实际线性进行插值确定。工况确定了计算CV,再利用实际曲线即可查询开度。



气动衬氟调节阀


气动衬氟调节阀


蓝帕采用NBR膜片+多弹簧薄膜执行器,气源转化为推力更稳定、更快速,带来更好的调节体验。



蓝帕上密封采用的粗糙度为Ra0.2-0.4,同时采用摩擦系数极低的填料,阀门更灵敏,每个细小的信号变化,阀门都能对应走位。

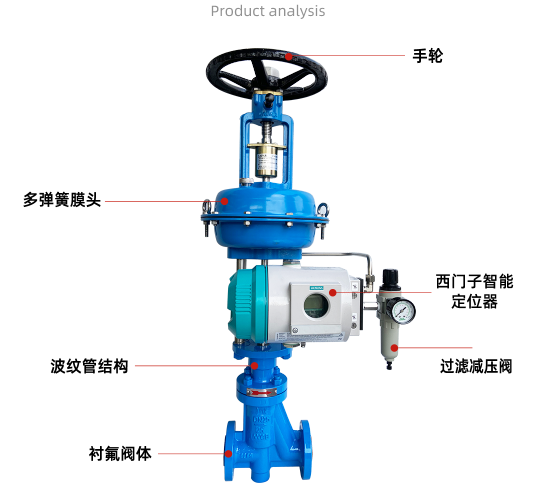

产 品 解 析

手轮 | 多弹簧薄膜执行器 | 波纹管 | 定位器 | 衬氟阀体 | 过滤减压阀


气动衬氟调节阀

* 多弹簧膜头:又称多弹簧薄膜执行器,利用压缩空气产生推力,实现阀门动作。

* 手轮:用于现场紧急切断。

* 西门子智能定位器:接收来自控制系统的4-20MA信号,实现阀门调节,品牌可选。


* 过滤减压阀:对压缩空气进行处理,以满足仪表用气标准。


* 波纹管:对介质进行上密封,实现零外漏,多用于有毒、易燃易爆、贵重介质。


* 衬氟阀体:与介质接触的地方全衬氟,流道设计考虑衬氟工艺和流体动力学进行设计。



六 大 优 点

小巧灵敏 | 衬氟流道 | 波纹管密封 | 防腐防漏 | 调节精准 | 可调比大


气动衬氟调节阀优点




气动衬氟调节阀


气动衬氟调节阀膜片


采用多弹簧执行机构,可有效降低阀门高度,让阀门更小巧,同时弹簧可以套弹簧、弹簧的刚度也有多重选择,从而实现多种推力组合,满足不同的介质压差。既能保证可靠密封,又能有效节约成本。


采用改良的丁晴橡胶,蓝帕实验证明反复动作的寿命较普通丁晴橡胶提高30%,同时耐温也有所提高,正常使用情况下,在调节阀的生命周期内,一般都不需要反复更换。



气动衬氟调节阀阀体


气动衬氟调节阀


流道设计考虑到衬氟工艺,进行优化,同时尽可能满足流体动力学原理,减少压损。

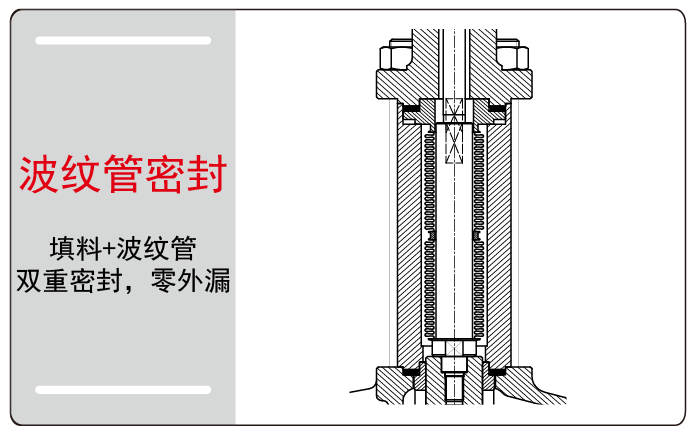

采用波纹管进行上密封,外加填料密封,通过双重密封,可以实现介质零外漏。通常适用于剧毒、易燃易爆、贵重介质。







接 线 可 用

蓝帕每台调节阀,出厂均完成测试,总共13个测试项目,所有测试结果随货同步发给客户,客户现场安装接线即可使用,简单方便。


气动衬氟调节阀测试

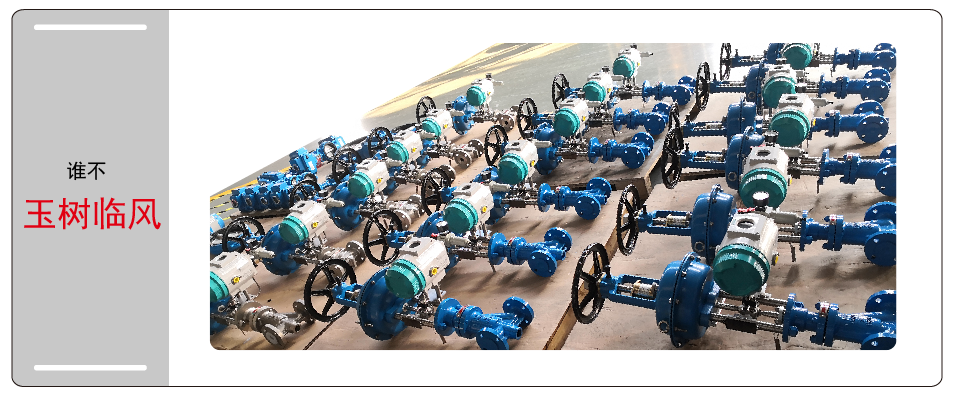

发 货 照 片



气动衬氟调节阀实物图


材 料 甄 选

好料才能出好产品,LAPAR产品所用的材料都来自国内外一线企业,同时公司注重检验,所有型材来料都需抽检合格方可入库,所有铸件均需同时定性和定量检测。所有材料检验报告随产品出具给客户。


气动衬氟调节阀


技 术 参 数


驱动方式 压缩空气2.8-4Bar
适用介质 腐蚀性介质




DN
20-300mm
PN
1.0-1.6MPa




连接标准 GB9113.1,ASME B16.5
可选附件 定位器、过滤减压阀




适用温度 -27~100℃


20+放心使用

蓝帕——海内外20+国家和地区的共同选择


气动衬氟调节阀应用图


5 SERVICES

蓝帕5大服务

气动调节阀 | 电动蝶阀 | 气动球阀

气动衬氟调节阀

A1级生产许可 24项专利

CLASS A1 PRODUCTION LICENSE 24 PATENTS

1

2

1

1

1

1

1

1

ON TIME DELIVERY

年产20+万套 货期准时

500强客户选择 20+行业应用 1000+规格型号可选

使用案列工厂实拍

1

1

1

1

2

1

联系蓝帕CONTACT LAPAR

  • 全国咨询热线:0523-87885388
  • 手机电话:189-3681-1793
  • E-MAIL:lp@lapar-valve.com
  • 地址:江苏省泰兴市黄桥工业园区军民路96号
