气动薄膜调节阀

气动薄膜调节阀

气动薄膜调节采用顶导向结构,阀门结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-1相关标准。

在线咨询 189-3681-1793

产品中心 PRODUCT CENTER
热门产品 — HOT PRODUCT—
热门资讯 — HOT NEWS —

全国服务热线:

0523-87885388

189-3681-1793

详情展示

气动薄膜调节阀



ISO15848认证

35种薄膜调节阀


材料甄选


严格检验

精 准 调 节

气动薄膜调节阀


气动薄膜调节阀曲线图


气动薄膜调节阀曲线推演


线性,%,抛物线,快开等标准流量特性可以用一个数学表达式描述,靠阀芯形状或者阀笼开口形状来实现。



阀芯形状或者阀笼开口形状应该做成什么样子呢?这需要计算推演,从而描绘出曲线形状。



气动薄膜调节阀试验测试


气动薄膜调节阀CV


根据描绘的曲线试制产品后,并不能保证流量特性曲线满足标准曲线的偏差要求,这需要试验测定,不满足则需要重新修正曲线并再次试验,直到合格为止。



现场阀门的开度是怎么提前确定出来呢?肯定不是计算出来的,因为阀门的实际流量特性曲线不能用一个数学表达式来描述,所以只能根据测绘出来的满足偏差要求的实际线性进行插值确定。工况确定了计算CV,再利用实际曲线即可查询开度。



气动薄膜调节阀


气动薄膜调节阀优点


蓝帕采用NBR膜片+多弹簧薄膜执行器,气源转化为推力更稳定、更快速,带来更好的调节体验。



蓝帕上密封采用的粗糙度为Ra0.2-0.4,同时采用摩擦系数极低的填料,阀门更灵敏,每个细小的信号变化,阀门都能对应走位。


产 品 体 系

单座 | 套筒 | 低噪音 | 多级降压 | 迷宫 | 三通 | 角型 | 保温夹套 | 衬氟 | 卫生级

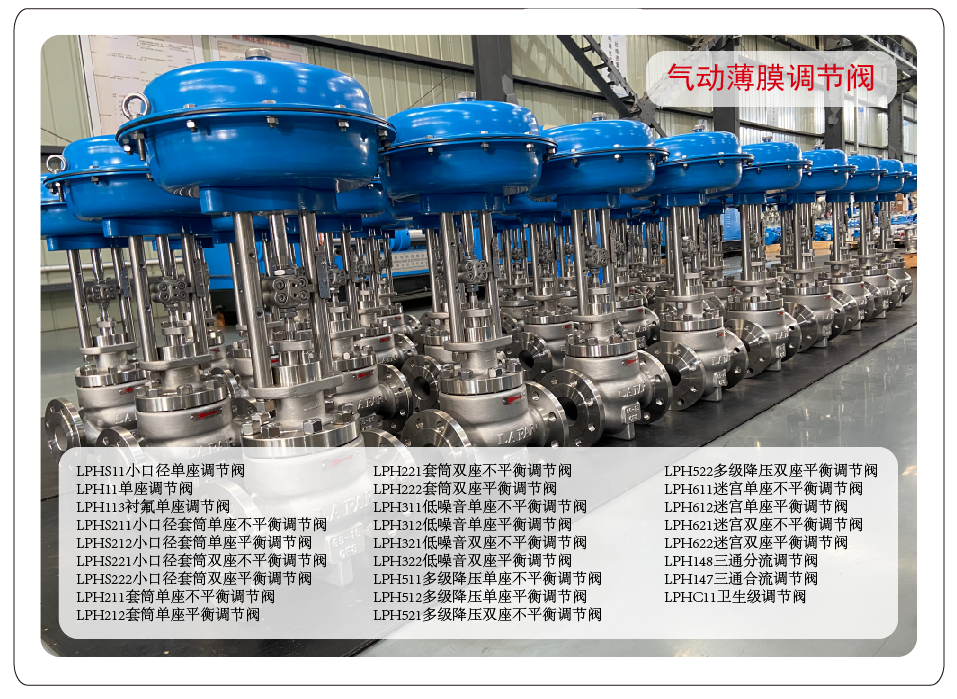

气动薄膜调节阀实物图

快速选择指南


阀门结构 泄漏 允许压差 特性曲线精度 耐温 口径 流通能力 其他
小口径单座 DN15-25
单座 一般小于DN150
单座阀芯开口 不能太小 适用粘稠介质
单座导向套多孔 一般小于DN150
单座软密封 不高于150 一般小于DN150 适用10bar以下低压气体
平衡套筒单座 比单座大 比单座略低 不高于150 DN25-500
平衡套筒双座 比单座大 比单座略低 DN25-500
低噪音单座 比套筒大 比套筒低 不高于150 DN25-500
低噪音双座 比套筒大 比套筒低 DN25-500
笼式多级降压单座 比低噪音大 比套筒低 不高于150 DN25-500 比低噪音小 要求介质比较干净
笼式多级降压双座 比低噪音大 比套筒低 DN25-500 比低噪音小 要求介质比较干净
阀芯葫芦串多级降压 比低噪音大 低噪音低 DN25-500 比低噪音小 要求介质比较干净
迷宫 比笼式多级大 一般 DN25-200 比笼式多级小 介质要求非常干净
角型 一般 DN25-300 多为高压角型
衬氟 比单座低 不高于150 一般小于DN200
卫生级角阀 一般 DN25-200 微米级抛光

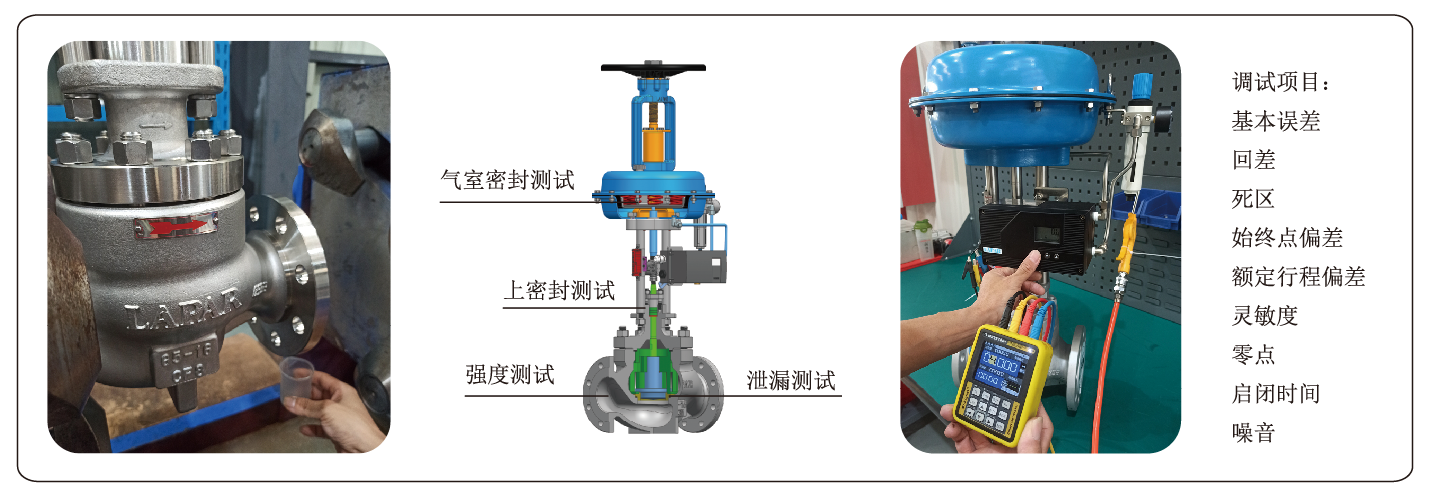

调 试 测 试

调节阀出厂前,需要进过13道测试,所有测试结果随货同步给客户,客户现场接线即可使用。


气动薄膜调节阀调试图

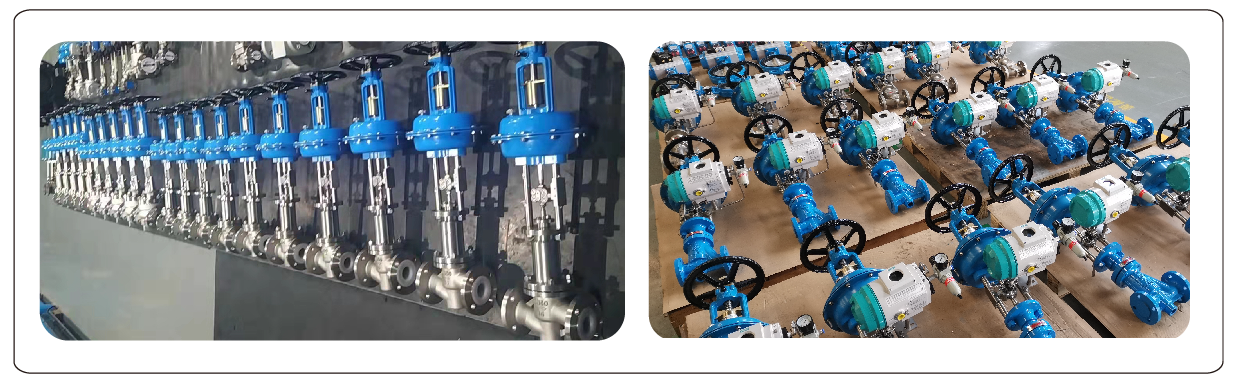

发 货 图 片

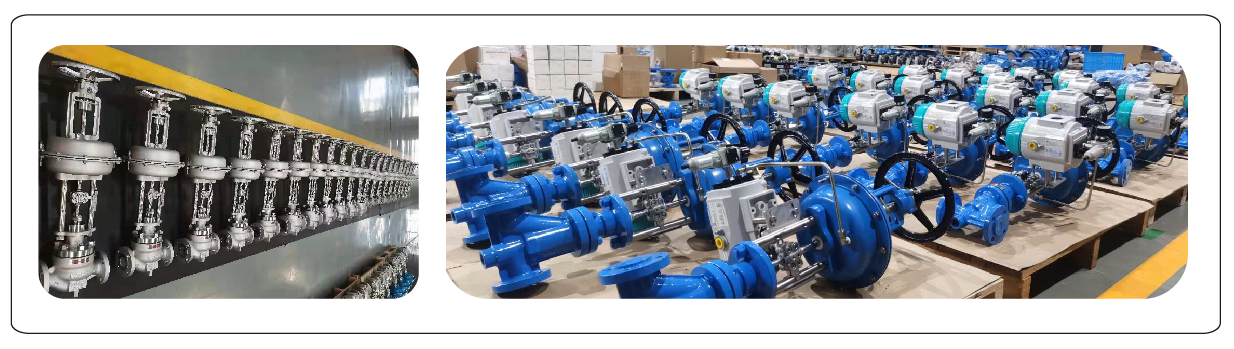

气动薄膜调节阀发货图

气动薄膜调节阀实物图

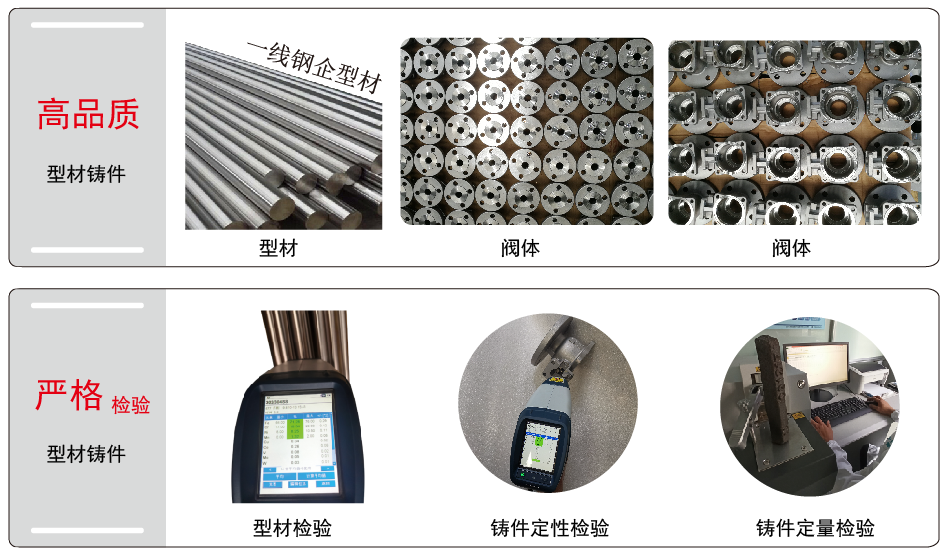

材 料 甄 选

好料才能出好产品,蓝帕产品所用的材料都来自国内外一线企业,同时公司注重检验,所有型材来料都需抽检合格方可入库,所有铸件均需同时定性和定量检测。所有材料检验报告随产品出具给客户。


气动薄膜调节阀





技 术 参 数


驱动方式 气动、气动+手轮、电动
可选附件 电气阀门定位器、过滤减压阀、手轮




DN

20-500mm

PN

1.0~10.0MPa 可定制16MPa、25MPa、42MPa





连接标准

法兰连接 FF、RF、MFM、RJ、TJ  焊接

适用介质

水、油、气





适用温度

标准型:-17~+230℃   高温型:230~+566℃
