对对夹式衬氟蝶阀的结构做具体的分析,掌握充分了才能更好的运用
作者:蓝帕阀门发表时间:2022-08-24浏览量:1069

对夹式衬氟蝶阀是蝶板安装于管道的直径方向,在阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则牌全开状态的衬氟蝶阀。其结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。

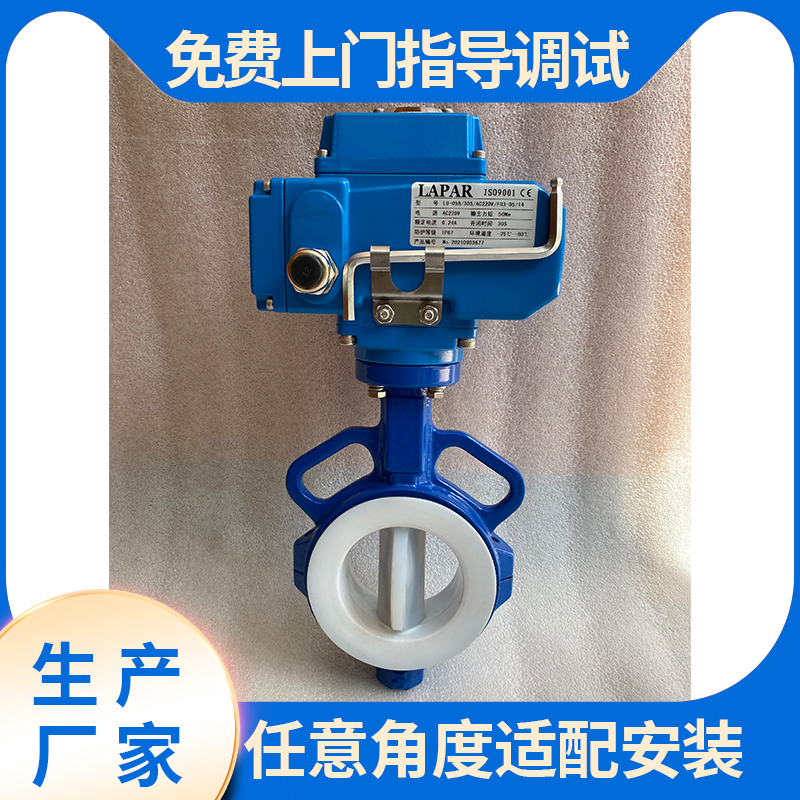

衬氟蝶阀

  处于完全开启位置时,蝶板厚度是介质流经阀体时的阻力,因此通过对夹式衬氟蝶阀所产生的压力降很小,故具有较好的流量控制特性。衬氟蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

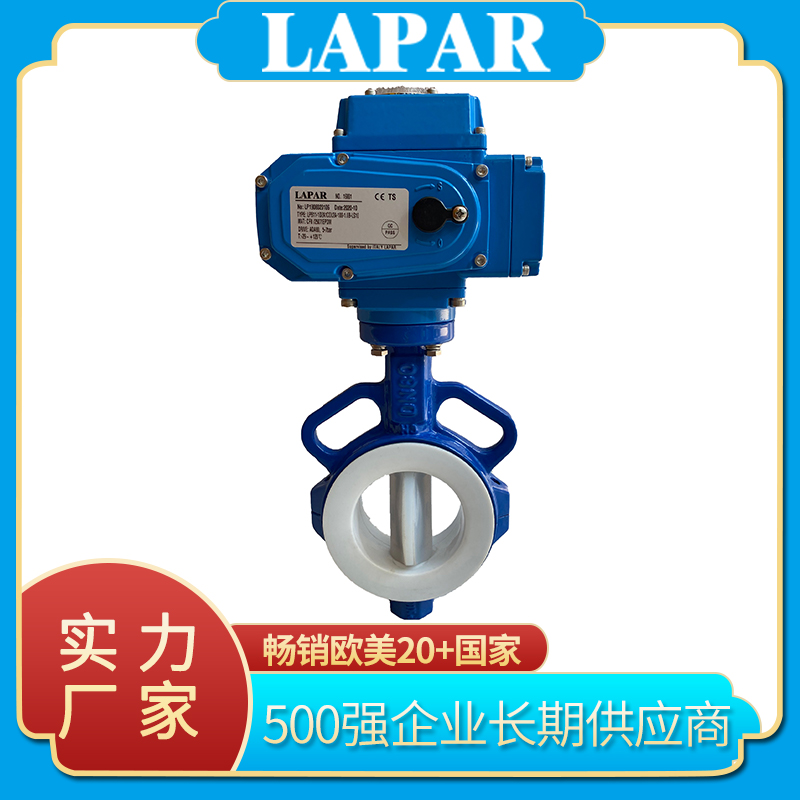

衬氟蝶阀

  采用带有球形密封表面的衬氟塑料包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式,阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制,从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离离管道即可完成。产品广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严惩腐蚀性介质的使用场合如硫酸、磷、酸、强碱,王水等具有强腐蚀的介质。

  对夹式衬氟蝶阀执行机构

  1、齿轮式双活塞,输出力矩大,体积小。

  2、气缸选用铝金材料,重量轻、外形美观。

  3、可在顶部、底部安装手动操作机构。

  4、齿条式连接可调节开启角度、额定流量。

  5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

  6、IS05211标准连接为产品的安装更换提供了方便。

  7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门同步精度。
