你知道什么是气动薄膜不锈钢调节阀不平衡力校核吗?【蓝帕】
作者:蓝帕阀门发表时间:2021-12-14浏览量:395

不平衡力校核是保证气动薄膜不锈钢调节阀正常工作不可缺少的一步。其实质是校核执行机构的输出力是否大于介质的不平衡力、气动薄膜不锈钢调节阀动作时的摩擦力、阀芯的重力等力的总和。

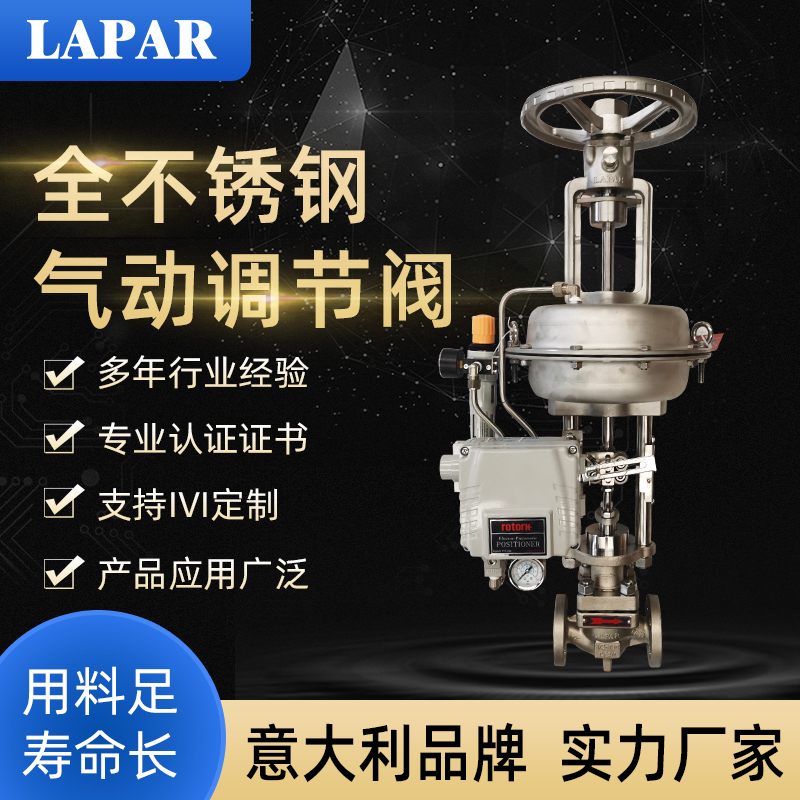

气动薄膜不锈钢调节阀

在大多数流体压力不高的情况下,不作该项校核也不影响控制阀的正常工作。但对中高压生产过程来说,不作校核就可能造成气动薄膜不锈钢调节阀关不死,从而影响气动薄膜不锈钢调节阀的运行。

为了简化计算。蓝帕根据工作条件对常用气动薄膜不锈钢调节阀计算出允许压差,列成表格附在选型样本上,这样不平衡力校核就转换成允许压差校核。

      校核有两种方式,一是根据所选执行机构的输出力看允许压差值是否合乎要求,二是根据允许压差值选定合适输出力的执行机构。

      当校核未能通过时,可能要从气动薄膜不锈钢调节阀结构形式选择开始重新选型。

气动薄膜不锈钢调节阀曲线图

          气动薄膜不锈钢调节阀的允许压差除了与气动薄膜不锈钢调节阀的结构形式有关以外,还与口径、执行机构的推力等因素有关。口径越大,允许压差越小。执行机构的推力越大,允许压差越大(两者几乎成正比),当超出一定范围后,可能无法配用更大推力的执行机构,这时应选用允许压差更大的气动薄膜不锈钢调节阀结构形式。

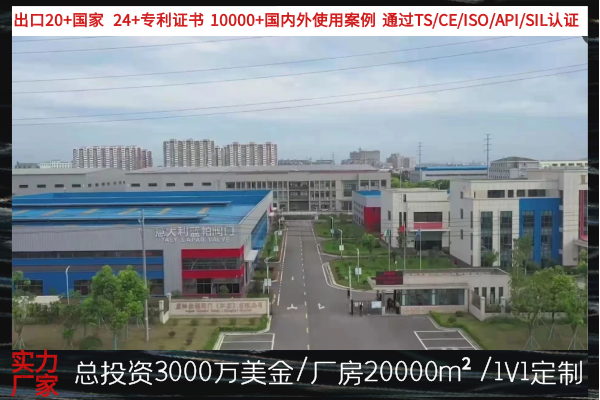

气动薄膜不锈钢调节阀厂家

       气动薄膜不锈钢单座阀的允许压差低,不进行控制阀不平衡力校核,通常不一定能满足中高压生产过程的要求。特别是当用户未提允许压差要求时,气动薄膜不锈钢调节阀生产厂可能按罪小推力的执行机构供货,这样的事例在现场多次出现过。但是单座阀的结构简单、泄漏量小、价格低,如果稍加大推力即可满足要求,就不一定非要选择结构复杂的气动薄膜不锈钢调节阀。

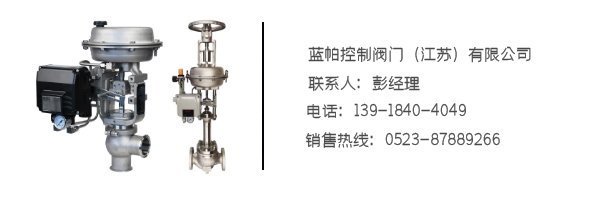

气动薄膜不锈钢调节阀联系方式
