欢迎来到蓝帕控制阀门(江苏)有限公司官网!

EnglishItaly Sitemap

16年专注控制阀门制造厂家
研发、生产、销售一体化企业

联系电话:
0523-87885388139-1840-4049

蓝帕资讯LAPAR NEWS

铸钢气动带手动调节阀的材质怎么选择呢?【蓝帕】
作者:蓝帕阀门发表时间:2021-12-08浏览量:395

    铸钢适用于非腐蚀性介质,在某些特定的条件下,例如某些有腐蚀性的介质在一定范围内的温度浓度条件下也可采用铸钢。那么铸钢气动带手动调节阀的铸钢材质应该怎么选择呢?

铸钢气动带手动调节阀

铸钢气动带手动调节阀的材质适用温度范围:-29~425℃。中石化标准SH 3064《石油化工钢制通用阀门选用、检验及验收》规定铸钢制阀门的适用温度范围为-20~425℃,其下限定为-20℃的依据是GB 150《钢制压力容器》。但当以WCB、WCC这两种钢作阀体、阀盖、闸板(阀瓣)、支架时,这两种钢的适用温度下限为-29℃。

铸钢气动带手动调节阀常用的铸钢铸件和锻件材料见下表。

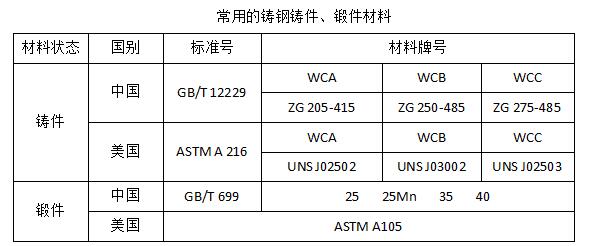

铸钢气动带手动调节阀材料表

铸钢气动带手动调节阀常用的WCA、WCB、WCC是按美国标准表示的牌号,ZG 205-415、ZG 250-485、ZG 275-485是按GB/T 5631铸钢牌号表示方法分别对应WCA、WCB、WCC的牌号。UNS J02502、UNS J03002、UNS J02503是以美国金属与合金统一系统编号方法,分别对应WCA、WCB、WCC的牌号。

当铸钢气动带手动调节阀的连接端为焊连接时必须控制碳总量。ASTM A 216补充要求中规定了使用于不同场合的铸钢铸件碳当量的要求。但不同的产品标准根据其工况条件,对碳当量的要求也不同,如API 6D则要求炉前分析CE≤0.43,成品分析CE≤0.45。同样为了保证焊接性能API 6D对焊接端的铸钢铸件含碳量也作了规定,炉前分析CE≤0.23%,成品分析CE≤0.25%,硫磷含量≤0.035。碳当量CE=C%+Mn%/6+(Cr+Mo+V)%/5+(Ni+Cu)%/15。

铸钢气动带手动调节阀

铸钢气动带手动调节阀最常用的是WCB钢,其标准含碳量≤0.30%,但为了获得优良的焊接性能和力学性能,其含碳量应控制在0.25%左右。

铸钢气动带手动调节阀的铸钢残留元素Cr、Ni、Mo、V、Cu也是必须控制并达标,其残留元素总量应≤1%,但有碳当量(CE)要求时此条不适用。

铸钢气动带手动调节阀联系方式

联系蓝帕CONTACT LAPAR

  • 全国咨询热线:0523-87885388
  • 手机电话:139-1840-4049
  • E-MAIL:lp@lapar-valve.com
  • 地址:江苏省泰兴市黄桥工业园区军民路96号

上一个:气动高压薄膜调节阀无损探伤检验知多少?【蓝帕】

下一个:气动薄膜调节阀流量特性是什么?蓝帕阀门为您答疑解惑

此文关键词: 铸钢气动带手动调节阀选型  铸钢气动带手动调节阀厂家  铸钢气动带手动调节阀品牌

产品推荐PRODUCT RECOMMENDATIONMORE+

新闻资讯RELATED INFORMATIONMORE+

用户评论USER COMMENTS

我要评论COMMENT NOW

( 内容最多500个字 )

重写提交

备案号:苏ICP备20033213号-2
