自力式压力调节阀

自力式压力调节阀

自力式压力调节阀是无需外加驱动能源,依靠被调介质自身的压力为动力及其压力变化,按预定设定值,进行自动调节的节能型控制装置。它集检测、控制、 执行诸多功能于一阀,自成一个单独的仪表控制系统。该产品由低流阻单座(套筒)阀体、波纹管(套筒)平衡件及执行机构组成。

在线咨询 139-1840-4049

详情展示

自力式压力调节阀



介质驱动

精准调节


材料甄选


严格检验

精 准 调 节

自力式压力调节阀曲线


自力式压力调节阀


自力式压力调节阀曲线推演


线性,%,抛物线,快开等标准流量特性可以用一个数学表达式描述,靠阀芯形状或者阀笼开口形状来实现。



阀芯形状或者阀笼开口形状应该做成什么样子呢?这需要计算推演,从而描绘出曲线形状。



自力式压力调节阀测试


自力式压力调节阀开度插值


根据描绘的曲线试制产品后,并不能保证流量特性曲线满足标准曲线的偏差要求,这需要试验测定,不满足则需要重新修正曲线并再次试验,直到合格为止。



现场阀门的开度是怎么提前确定出来呢?肯定不是计算出来的,因为阀门的实际流量特性曲线不能用一个数学表达式来描述,所以只能根据测绘出来的满足偏差要求的实际线性进行插值确定。工况确定了计算CV,再利用实际曲线即可查询开度。



自力式压力调节阀灵敏度


自力式压力调节阀灵敏度


蓝帕采用NBR膜片+多弹簧薄膜执行器,气源转化为推力更稳定、更快速,带来更好的调节体验。



蓝帕上密封采用的粗糙度为Ra0.2-0.4,同时采用摩擦系数极低的填料,阀门更灵敏,每个细小的信号变化,阀门都能对应走位。

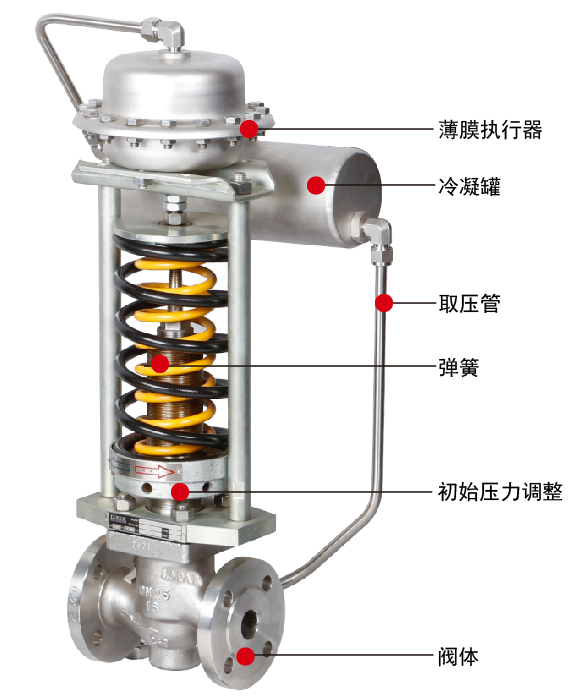

产 品 解 析

薄膜执行器 | 冷凝罐 | 取压管 | 弹簧 | 初始压力调整 | 阀体




*薄膜执行器:接受介质压力,和弹簧平衡推力,实现阀门动作。

* 冷凝罐:用于高温介质冷凝。

* 取压管:分为阀前取压,和阀后取压,用于把介质引入薄膜执行器。


* 弹簧:弹簧力和介质压力进行平衡,可以将阀前压力或者阀后压力稳定到指定值。


* 初始压力调整:当我们需要改变压力平衡点的时候,需要进行初始压力调整。阀门出厂时,根据客户工况,蓝帕设定了初始值。


* 阀体:介质流道采用流线型设计,阻力小。



自力式调节阀体系

自力式压力调节阀 | 自力式压差调节阀 | 自力式流量调节阀 | 自力式温度调节阀

带指挥器自力式调节阀 | 微压自力式调节阀 | 自力式双参数组合控制阀 | 氮封阀

自力式压力调节阀实拍图


接 线 可 用

蓝帕每台调节阀,出厂均完成测试,总共13个测试项目,所有测试结果随货同步发给客户,客户现场安装接线即可使用,简单方便。


自力式压力调节阀测试

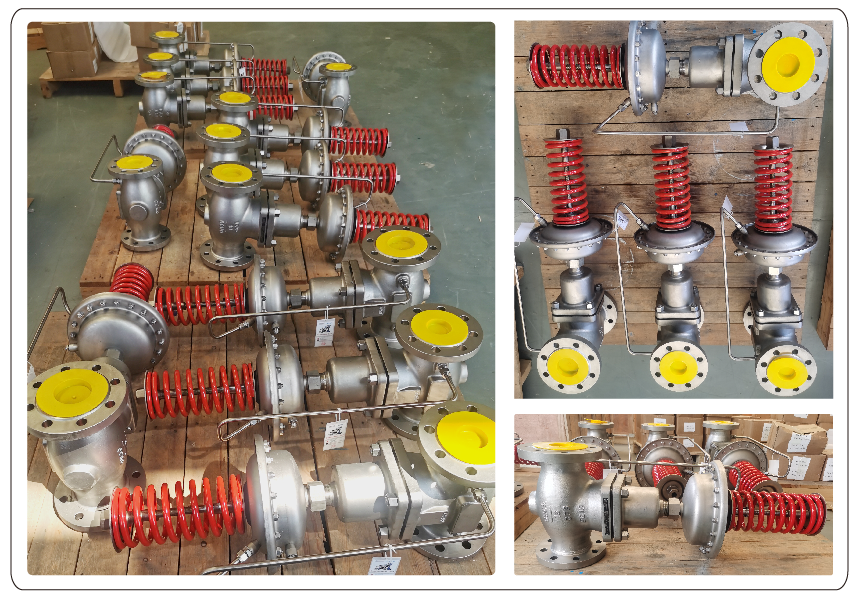

发 货 照 片



自力式压力调节阀发货图


材 料 甄 选

好料才能出好产品,LAPAR产品所用的材料都来自国内外一线企业,同时公司注重检验,所有型材来料都需抽检合格方可入库,所有铸件均需同时定性和定量检测。所有材料检验报告随产品出具给客户。


自力式压力调节阀选材


技 术 参 数


作用形式 A控制阀前 B控制阀后
流量特性 快开




DN
15-300mm
PN
1.6-6.3MPa




连接标准 法兰连接
材质 WCB、304、316、316L、2205




适用温度 常温型:-17~+230℃  高温型:-17~+566℃


20+放心使用

蓝帕——海内外20+国家和地区的共同选择


自力式压力调节阀应用案例


5 SERVICES

蓝帕5大服务

气动调节阀 | 电动蝶阀 | 气动球阀

自力式压力调节阀服务

A1级生产许可 24项专利

CLASS A1 PRODUCTION LICENSE 24 PATENTS
